Металлообработка и нефтегазовое оборудование
Компания ВолгоВятМетСтрой специализируется на производстве и продаже изделий для  нефтегазовой промышленности, для обустройства месторождений нефти и газа.
Параметр
Рр, МПа
Dу, мм
D, мм
Dш, мм
Dк, мм
Dо, мм
h, мм
ГОСТ/РД
Рабочее давление
14
65
195
160
92
22
27
РД 26-16-40-89
Рабочее давление
14
65
195
149
101,6
22
37
ГОСТ 28919-91
Рабочее давление
21
65
195
601
90
22
40
РД 26-16-40-89
Рабочее давление
21
65
245
190,5
107,9
28
50
ГОСТ 28919-91
Рабочее давление
21
80
242
190,5
123,8
25
46
ГОСТ 28919-91
Рабочее давление
21
100
292
235
149,2
32
53
ГОСТ 28919-91
Рабочее давление
35
65
195
160
90
22
56
РД 26-16-40-89

Размеры воротниковых фланцев

Фланцы воротниковые производятся компанией ВолгоВятМетСтрой в Нижнем Новгороде.

Купить их можно в нашей компании с доставкой по России. Цены можно узнать по телефону у менеджеров или написав нам на электронную почту.

Фланцевые соединения устьевого оборудования  (фланцы воротниковые) предназначены для соединения со стальными кольцевыми прокладками составных частей устьевого нефтепромыслового оборудования, рассчитанного на рабочее давление от 14 до 140 МПа и условным проходом от 50 до
680 мм.

ГОСТом 28919 предусматривается два типа фланцевых соединений:
  1. с зазором между торцами фланцев;
  2. без зазора между торцами фланцев.

Для каждого типа фланцевого соединения предусматривается по два варианта соединения: фланец с фланцем и фланец с корпусом (т.е. соединение фланца с фланцем, совмещенным с корпусом).

Фланец воротниковый(устьевой) имеет стальную кольцевую прокладку восьмиугольного сечения.

С номенклатурой фланцевых соединений устьевого оборудования, производимых ООО "ВолгоВятМетСтрой" можно ознакомится в Таблице

"Технические характеристики воротникового фланца"

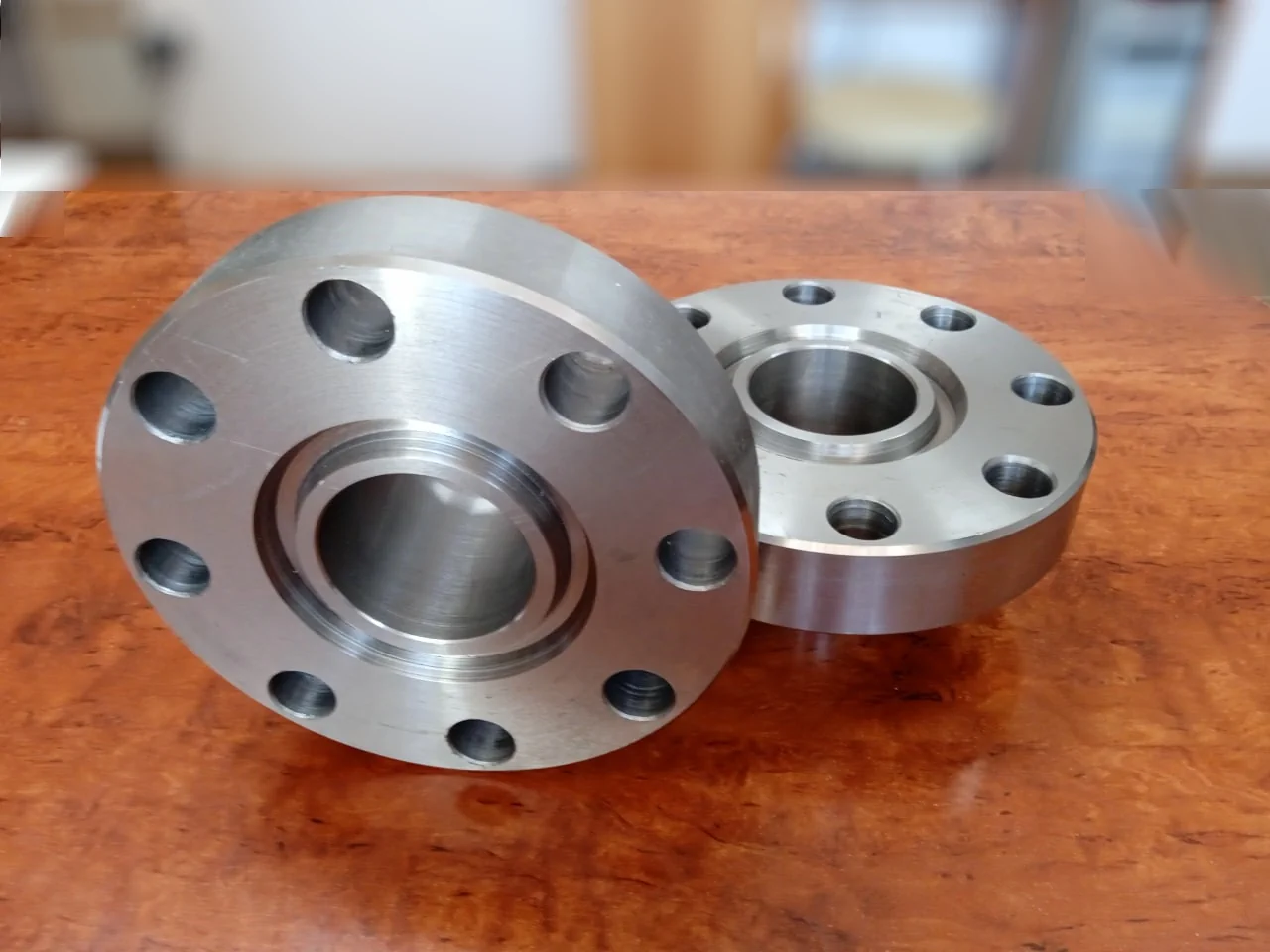

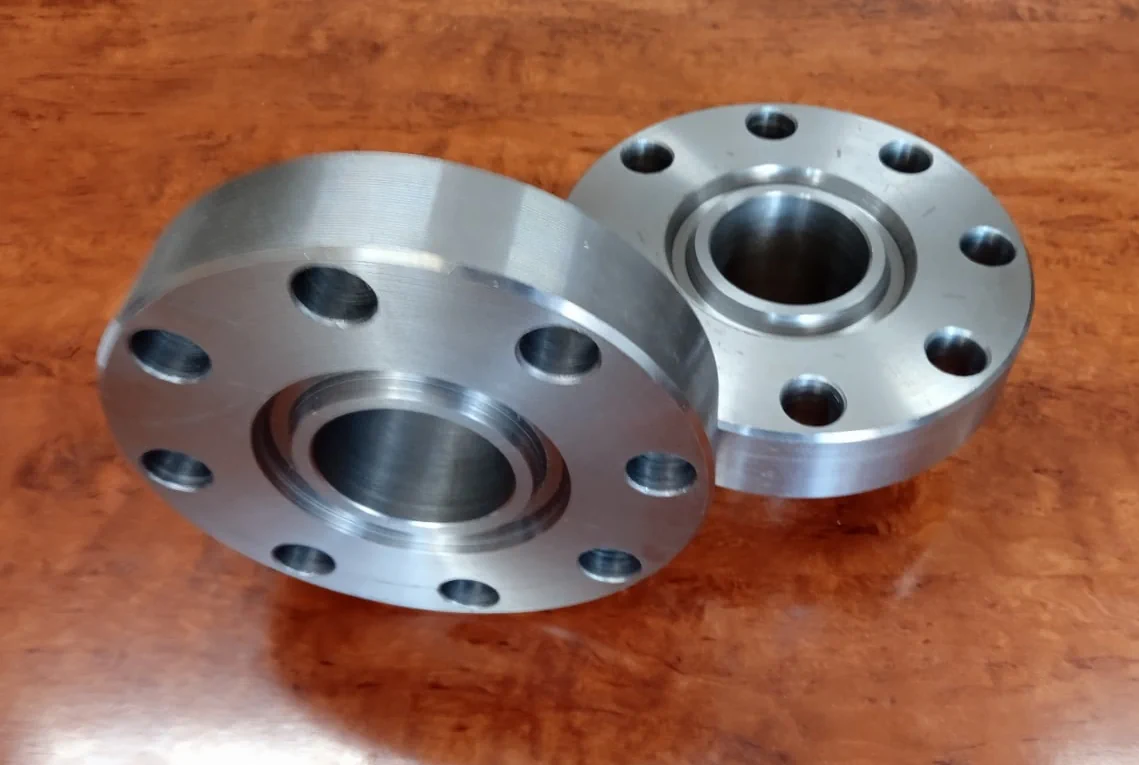

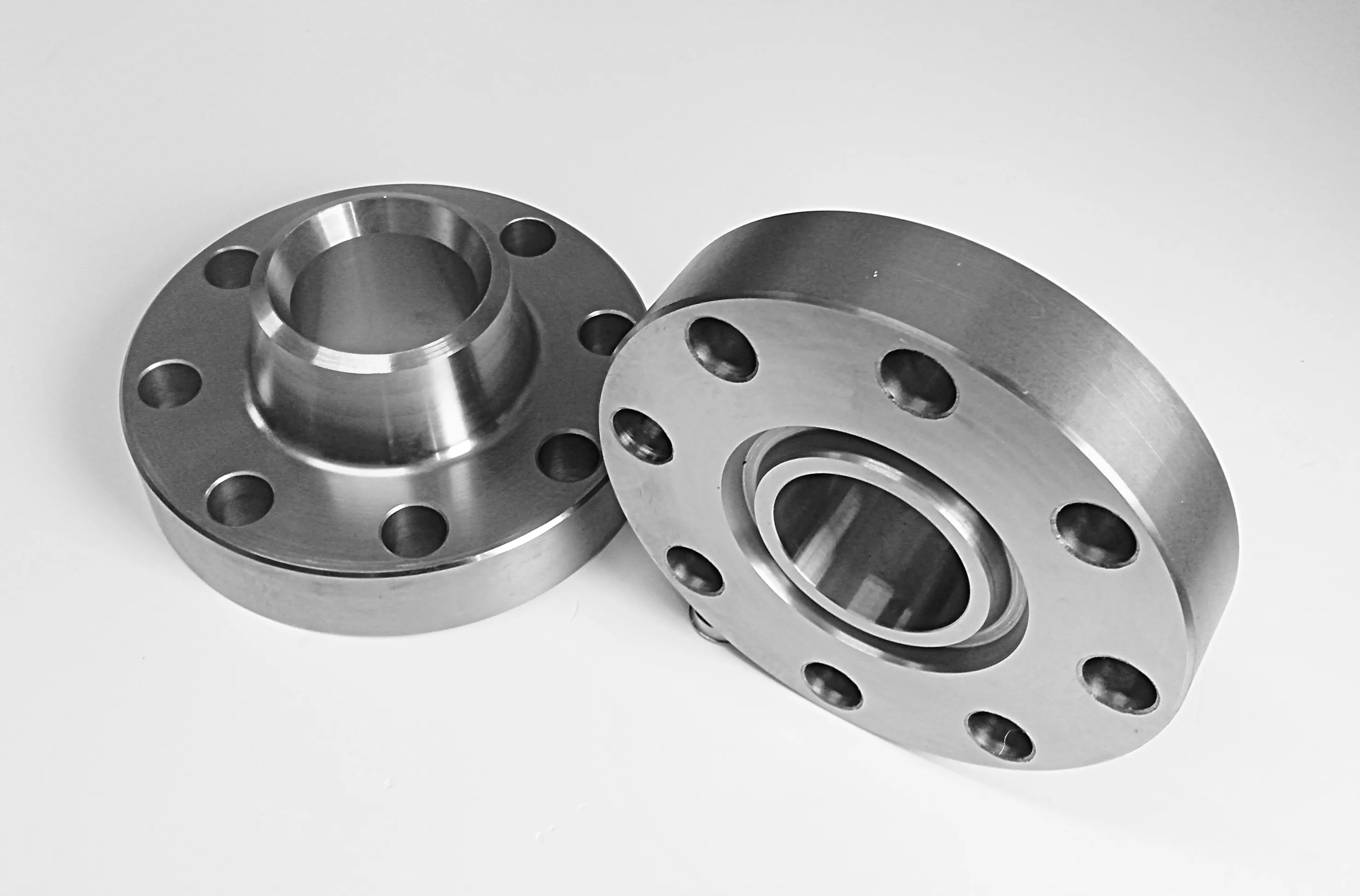

ФЛАНЕЦ ВОРОТНИКОВЫЙ (УСТЬЕВОЙ)
