Штуцер дискретный регулируемый фланцевый ШДФ-10М производится ООО ВолгоВятМетСтрой в Нижнем Новгороде и предназначен для регулирования расхода жидкости при нефтедобыче.
Купить его можно в нашей компании с доставкой по России. Цены можно узнать по телефону у менеджеров или написав нам на электронную почту.
Штуцер ШДФ-10М обеспечивает дискретное регулирование для следующих возможных режимов работы скважины:
Купить его можно в нашей компании с доставкой по России. Цены можно узнать по телефону у менеджеров или написав нам на электронную почту.
Штуцер ШДФ-10М обеспечивает дискретное регулирование для следующих возможных режимов работы скважины:
- вывод нефтяной скважины на рабочий режим без прекращения подачи жидкости в линию скважинным штанговым насосом (СШН) или электроциркуляционной насосной установ¬кой (УЭЦН);
- установление требуемого эксплуатационного режима работы скважины;
- проведение замеров для определения содержания газа в жидкости нефтяной скважины (определение газового фактора);
- установление необходимого расхода (по перепаду давления) при закачке жидкости в пласт в системе ПНД.
ШТУЦЕР ДИСКРЕТНЫЙ РЕГУЛИРУЕМЫЙ ФЛАНЦЕВЫЙ ШДФ-10М
ШДФ-10М предназначен для эксплуатации в климатических условиях УХЛ категории размещения 1 по ГОСТ 15150-69.
Компания ВолгоВятМетСтрой специализируется на производстве и продаже изделий для нефтегазовой промышленности, для обустройства месторождений нефти и газа.
Компания ВолгоВятМетСтрой специализируется на производстве и продаже изделий для нефтегазовой промышленности, для обустройства месторождений нефти и газа.
Штуцер устанавливается в фонтанной арматуре за линейной задвижкой (см. схему ниже):
Виды ШДФ-10М
| Обозначение | Средний диаметр уплотнительного кольца, D мм | Два отв. К 1/2" для манометров | Масса, кг |
|---|---|---|---|
| ШДР10-89,5-М | 89,5 | Есть | 10,04 |
| ШДР10-90,0-М | 90,0 | Есть | 10,04 |
| ШДР10-90,6-М | 90,6 | Есть | 10,06 |
| ШДР10-95-М | 101,6 | Есть | 10,07 |
| ШДР10-107,9-М | 107,9 | Есть | 10,13 |
| ШДР10-89,5 | 89,5 | Нет | 10,24 |
| ШДР10-90,0 | 90,0 | Нет | 10,24 |
| ШДР10-90,6 | 90,6 | Нет | 10,25 |
| ШДР10-107,9 | 107,9 | Нет | 10,33 |
| Наименование параметра | Норма параметра |
|---|---|
| Рабочая среда | Нефть и вода |
| Рабочее давление, МПа | 21 |
| Условный размер проходного отверстия регулируемого органа, мм | 0; 2; 3; 4; 5; 6; 8; 10; 12; 14; 18; 40 |
| Управление штуцером | Вручную |
| Рабочая температура окружающей среды | От -60°С до +45°С |
| Регулируемый орган | Два золотниковых цилиндра |
| Габаритные размеры, без учёта выводов для манометров, мм | 273х136х110 |
| Масса, не более, кг | 11 |
Технические данные штуцера дискретного ШДФ-10М

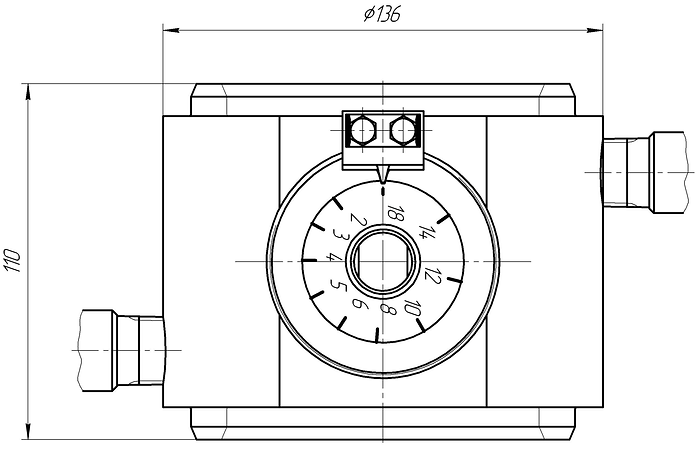

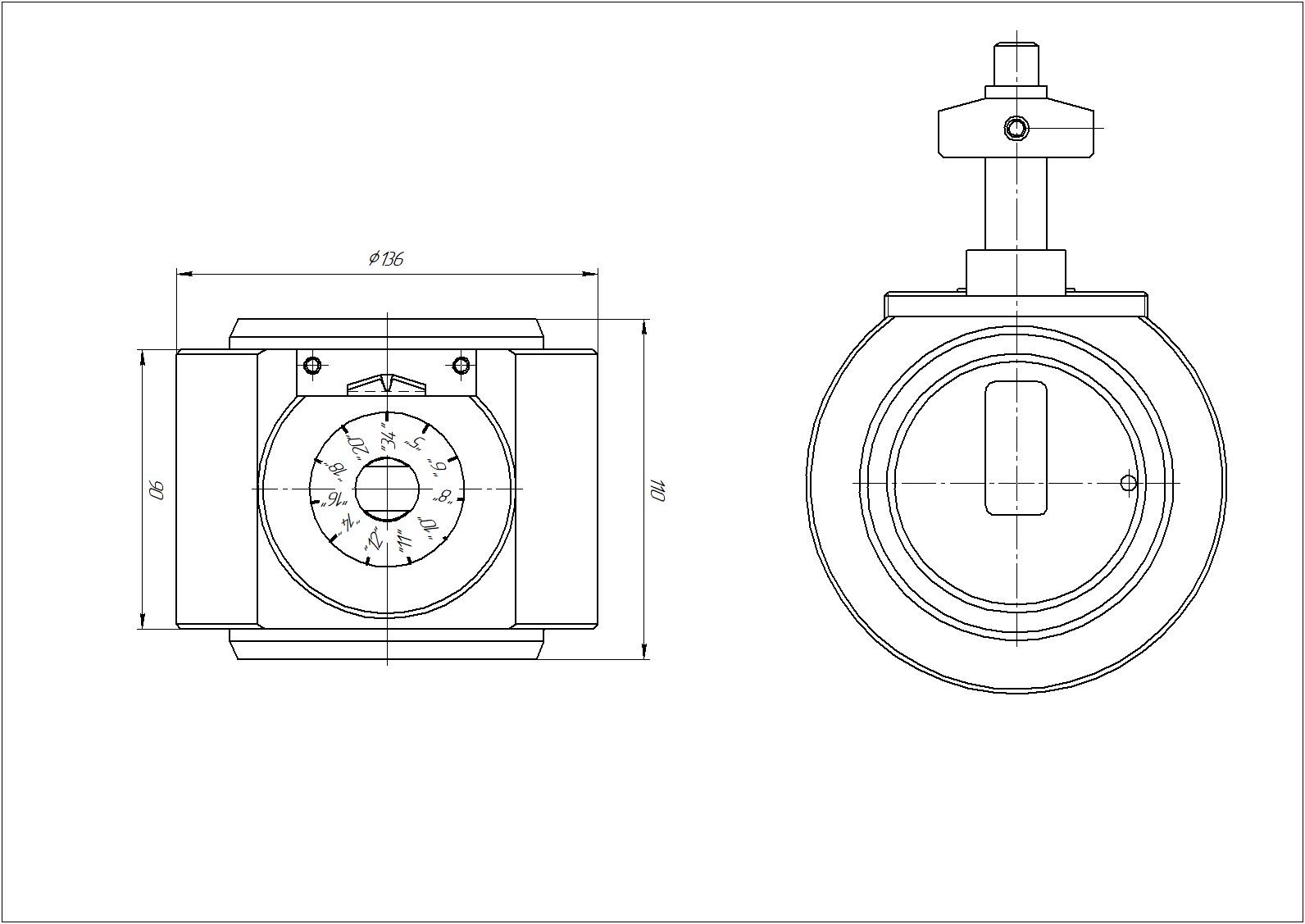

Вид штуцера ШДФ-10М со стороны лимба дискретного регулирования режимов работы штуцера
