| Наименование параметра | Норма параметра |
|---|---|
| Рабочая среда | Нефть и вода |
| Рабочее давление, МПа | 21 |
| Условный размер проходного отверстия регулируемого органа, мм | От 0 до 20 с плавным изменением проходного сечения |
| Управление штуцером | Ручное |
| Рабочая температура окружающей среды | От -60°С до +45°С |
| Габаритные размеры, без учёта выводов для манометров, мм | 101,5х218(250)х55 |
| Масса, не более, кг | 3,15 |
Технические данные штуцера регулируемого фланцевого ШРФ-20
Компания ВолгоВятМетСтрой специализируется на производстве и продаже изделий для нефтегазовой промышленности, для обустройства месторождений нефти и газа.
Штуцер ШРФ-20 производится компанией ВолгоВятМетСтрой в Нижнем Новгороде.
Купить его можно в нашей компании с доставкой по России. Цены можно узнать по телефону у менеджеров или написав нам на электронную почту.
Штуцер ШРФ-20 предназначен для регулировки расходов жидкости при добыче углеводородов.
Он поддерживает дискретное значение ниже перечисленных режимов работы устья:
Расход жидкости, проходящей через штуцер ШРФ-20, определяется в зависимости от среднего установившегося перепада давления Рср (разность давлений на входе и выходе, полученная после проведения 4-5 замеров в час), коэффициента расхода К и от соответствующего, установленного по лимбу, значения эквивалентного диаметра (площади проходного сечения) штуцера.
Показания давления на входе и выходе штуцера замеряются либо на инструментальных фланцах, находящихся до и после места установки штуцера, либо на самом штуцере через трехходовые вентиля, которые необходимо заказывать в комплект поставки дополнительно.
Штуцер выполнен в климатическом исполнении УХЛ категории размещения 1 по ГОСТ 15150-69 . Рабочая температура окружающей среды от -60°С до +45°С. Он устанавливается в фонтанной арматуре за линейной задвижкой.

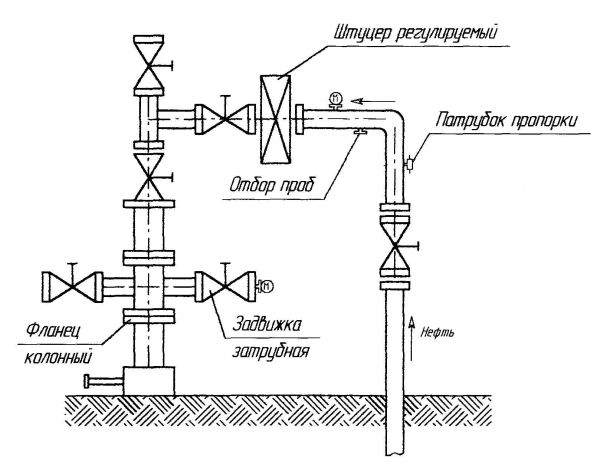

Схема установки штуцера регулируемого фланцевого ШРФ-20:
Купить его можно в нашей компании с доставкой по России. Цены можно узнать по телефону у менеджеров или написав нам на электронную почту.
Штуцер ШРФ-20 предназначен для регулировки расходов жидкости при добыче углеводородов.
Он поддерживает дискретное значение ниже перечисленных режимов работы устья:
- поддержание рабочего режима нефтяной скважины, без прекращения добычи;
- установка заданного давления в скважине;
- контроль расхода жидкости.
Расход жидкости, проходящей через штуцер ШРФ-20, определяется в зависимости от среднего установившегося перепада давления Рср (разность давлений на входе и выходе, полученная после проведения 4-5 замеров в час), коэффициента расхода К и от соответствующего, установленного по лимбу, значения эквивалентного диаметра (площади проходного сечения) штуцера.
Показания давления на входе и выходе штуцера замеряются либо на инструментальных фланцах, находящихся до и после места установки штуцера, либо на самом штуцере через трехходовые вентиля, которые необходимо заказывать в комплект поставки дополнительно.
Штуцер выполнен в климатическом исполнении УХЛ категории размещения 1 по ГОСТ 15150-69 . Рабочая температура окружающей среды от -60°С до +45°С. Он устанавливается в фонтанной арматуре за линейной задвижкой.
Схема установки штуцера регулируемого фланцевого ШРФ-20:
