Штуцерная камера ШК 100х14. 3-D модель:
| Наименование параметра | Норма параметра |
|---|---|
| Рабочая среда | Нефть и вода |
| Рабочее давление, МПа | 20 |
| Условный размер проходного отверстия регулируемого органа, мм | 1…20 – ряд целых чисел |
| Управление штуцером | Ручное, путем замены ввертыша |
| Рабочая температура окружающей среды | От -60°С до +45°С |
| Габаритные размеры, ШК 80х14, мм | 274х207,5х114 |
| Габаритные размеры ШК 100х14, мм | 215х174,5х 89 |
| Масса, ШК 80х14, кг | 8,0 |
| Масса, ШК 100х14, кг | 13,5 |
Технические данные штуцерной камеры ШК
Штуцерные камеры ШК в комплекте со сменными дросселями производятся компанией ВолгоВятМетСтрой в Нижнем Новгороде.
Купить его можно в нашей компании с доставкой по России. Цены можно узнать по телефону у менеджеров или написав нам на электронную почту.
Штуцерная камера предназначена для регулирования расхода жидкости при нефтедобыче и обеспечивает установление следующих возможных режимов работы скважины:
Способ крепления штуцерной камеры на устьевой обвязке:
Регулирование расхода жидкости осуществляется заменой штуцерных ввертышей, имеющих различный проходной диаметр. Для замены ввертыша необходимо остановить работу скважины, перекрыть линейной задвижкой доступ среды к камере и вывернуть трубку с установленным в неё ввертышем. Количество ввертышей в комплекте поставки и их номекнлатура устанавливается заказчиком.
Возможна комплектация камеры ввертышами с дросселями из керамики.
Купить его можно в нашей компании с доставкой по России. Цены можно узнать по телефону у менеджеров или написав нам на электронную почту.
Штуцерная камера предназначена для регулирования расхода жидкости при нефтедобыче и обеспечивает установление следующих возможных режимов работы скважины:
- вывод нефтяной скважины на рабочий режим;
- установление требуемого эксплуатационного режима работы скважины;
- проведение замеров для определения содержания газа в жидкости нефтяной скважины (определение газового фактора);
- установление необходимого расхода (по перепаду давления) при закачке жидкости в пласт в системе ПНД
Способ крепления штуцерной камеры на устьевой обвязке:
- ШК 100х14 (см. рис.3) – под приварку на трубы ф114 со стенкой 10, 12, 14 мм;

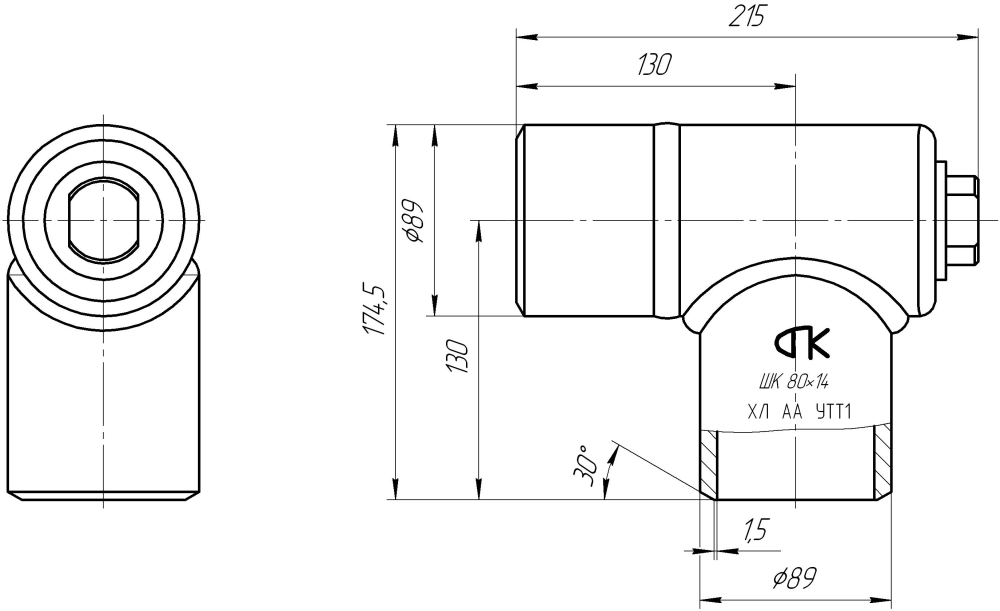

- ШК 80х14 (см. рис.1,2) - на на трубы ф89 мм.
Регулирование расхода жидкости осуществляется заменой штуцерных ввертышей, имеющих различный проходной диаметр. Для замены ввертыша необходимо остановить работу скважины, перекрыть линейной задвижкой доступ среды к камере и вывернуть трубку с установленным в неё ввертышем. Количество ввертышей в комплекте поставки и их номекнлатура устанавливается заказчиком.
Возможна комплектация камеры ввертышами с дросселями из керамики.
ШТУЦЕРНАЯ КАМЕРА ШК
