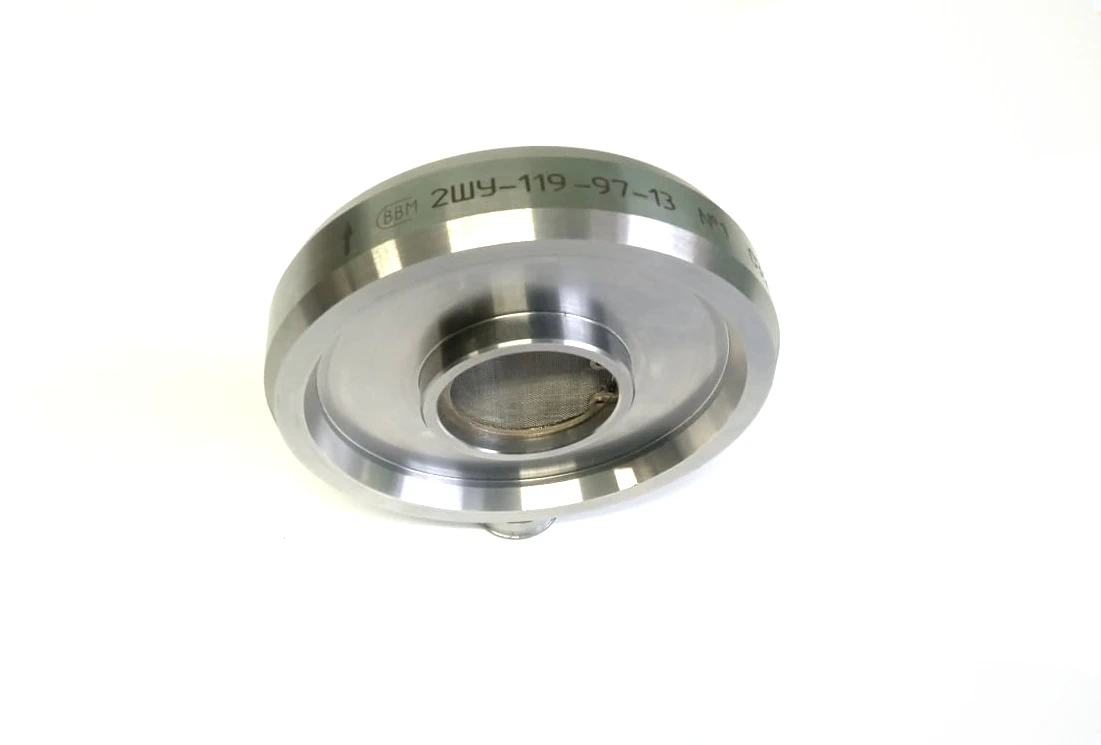

Штуцерное устройство 2ШУ-119
Штуцерное устройство 2ШУ (УШК) производятся компанией ВолгоВятМетСтрой в Нижнем Новгороде.
Купить его можно в нашей компании с доставкой по России. Цены можно узнать по телефону у менеджеров или написав нам на электронную почту.
Штуцерное устройство предназначено для регулирования объемов и давлений закачиваемой жидкости в нагнетательные скважины.
Перекачиваемая жидкость – пресные или пластовые воды с плотностью до 1,2 г/см3.
Штуцерные устройства соответствуют климатическому исполнению УХЛ категории 2 ГОСТ 15150 – 69 и предназначены для эксплуатации в интервале температур от - 60°С до + 40°С с предельным значением относительной влажности воздуха 100% при температуре 25°.
Штуцерное устройства устанавливается на трубопроводах между двумя фланцами по РД26-16-40-89 либо по ГОСТ 28919-91.
Твёрдость материалов фланцев, находящихся в соединении со штуцером, должна быть выше твёрдости материала корпуса штуцера не более чем на 50 единиц по Бринелю.
Устройство штуцерное УШК 004. 3 D макет
Купить его можно в нашей компании с доставкой по России. Цены можно узнать по телефону у менеджеров или написав нам на электронную почту.
Штуцерное устройство предназначено для регулирования объемов и давлений закачиваемой жидкости в нагнетательные скважины.
Перекачиваемая жидкость – пресные или пластовые воды с плотностью до 1,2 г/см3.
Штуцерные устройства соответствуют климатическому исполнению УХЛ категории 2 ГОСТ 15150 – 69 и предназначены для эксплуатации в интервале температур от - 60°С до + 40°С с предельным значением относительной влажности воздуха 100% при температуре 25°.
Штуцерное устройства устанавливается на трубопроводах между двумя фланцами по РД26-16-40-89 либо по ГОСТ 28919-91.
Твёрдость материалов фланцев, находящихся в соединении со штуцером, должна быть выше твёрдости материала корпуса штуцера не более чем на 50 единиц по Бринелю.
Устройство штуцерное УШК 004. 3 D макет
УСТРОЙСТВА ШТУЦЕРНЫЕ 2ШУ-101, 2ШУ-119, УШК 004, УШК 005
Параметры штуцерных устройств УШК 004 и УШК 005
| Наименование параметра | Вариант УШК | Норма параметра |
|---|---|---|
| Рабочая среда | 004, 005 | Нефть и вода |
| Рабочее давление, МПа | 004, 005 | 20 |
| Условный размер проходного отверстия дросселя или штуцера - дросселя, мм | 004, 005 | 1…20 с шагом 1мм |
| Материал дросселя | 004 | Керамика, карбид кремния |
| | 005 | Сталь 45 ГОСТ 1050-88; НRС 40…50 |
| Управление штуцерной камерой | 004, 005 | Ручное |
| Рабочая температура окружающей среды | 004, 005 | От -60°С до +40°С |
| Габаритные размеры, мм. | 004 | 36х101х201 |
| | 005 | 40х101х201 |
| Масса, не более, кг | 004, 005 | 12,0 |
Штуцерное устройство УШК 004 в зависимости от диаметра дросселя выпускается в двух исполнениях:
Для защиты керамического дросселя в корпусе смонтирована сетка, из нержавеющей стали 12Х18Н9Т.
Исполнение УШК 004-01 штуцерного устройства применяется с комплектом сменных частей УШК 004-10-01.
Наружный посадочный диаметр дросселя в комплекте сменных частей УШК 004-10-01 равен 34мм, что позволяет использовать для изготовления УШК 004-01 корпус с гайкой из исполнения УШК 004 без вставки с установкой керамического дросселя.
- Исполнение УШК 004 с комплектом сменных частей УШК 004-10 может иметь диаметр дросселя 1…12 мм.
- Исполнение УШК 004-01 с комплектом сменных частей УШК 004-10-01 имеет диаметр дросселя 13…20 мм.
Для защиты керамического дросселя в корпусе смонтирована сетка, из нержавеющей стали 12Х18Н9Т.
Исполнение УШК 004-01 штуцерного устройства применяется с комплектом сменных частей УШК 004-10-01.
Наружный посадочный диаметр дросселя в комплекте сменных частей УШК 004-10-01 равен 34мм, что позволяет использовать для изготовления УШК 004-01 корпус с гайкой из исполнения УШК 004 без вставки с установкой керамического дросселя.
Устройство штуцерное УШК 005. 3 D макет. Общий вид и вид в разрезе.
Компания ВолгоВятМетСтрой специализируется на производстве и продаже изделий для нефтегазовой промышленности, для обустройства месторождений нефти и газа.
