| Обозначение изделия | Диаметр (мм) | Длина (мм) | Масса (кг) |
|---|---|---|---|
| ЯГП-73-114-150 | 89 | 1414 | 28,3 |
| ЯГП-73-114-200 | 108 | 1475 | 30,1 |
| ИОП.021 | 89 | 16058 | 183,0 |
Изделия должны выпускаться в исполнениях, предназначенных для использования в любом макроклиматическом районе по ГОСТ 16350-80.
Структура условного обозначения якорей, кроме якоря ИОП.21, принципиально одинакова. Условное обозначение обязательно должно включать в себя обозначение технических условий.
Структура обозначения якоря ИОП.21:
Структура обозначения якорей типа ЯГП:
Обозначение: ЯГП-73-114-200 по ТУ 3635-011-82180842-2015 расшифровывается так:
Структура условного обозначения якорей, кроме якоря ИОП.21, принципиально одинакова. Условное обозначение обязательно должно включать в себя обозначение технических условий.
Структура обозначения якоря ИОП.21:
- «ИОП» - шифр классификатора завода-изготовителя;
- «21» - пропускная способность якоря 21 М³/сутки.
Структура обозначения якорей типа ЯГП:
Обозначение: ЯГП-73-114-200 по ТУ 3635-011-82180842-2015 расшифровывается так:
- «ЯГП» - якорь газопесочный;
- «73»- присоединительная резьба нижнего башмака якоря НКТ 73 ГОСТ 633;
- «114»- наименьший диаметр обсадной трубы;
- «200»- пропускная способность якоря 20 М³/сутки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЯКОРЯ ГАЗОПЕСОЧНОГО ЯГП-73-114

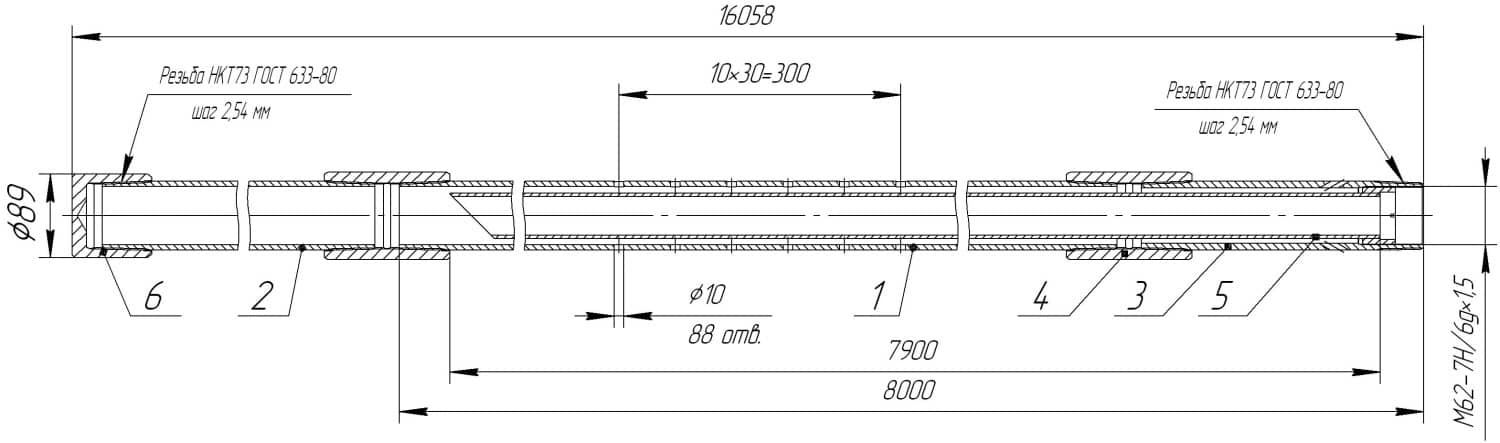

Состав ИОП.021: 1 - верхний корпус; 2 - нижний корпус; 3 - патрубок; 4 - соединительная муфта; 5 - внутренняя труба; 6 - пробка.

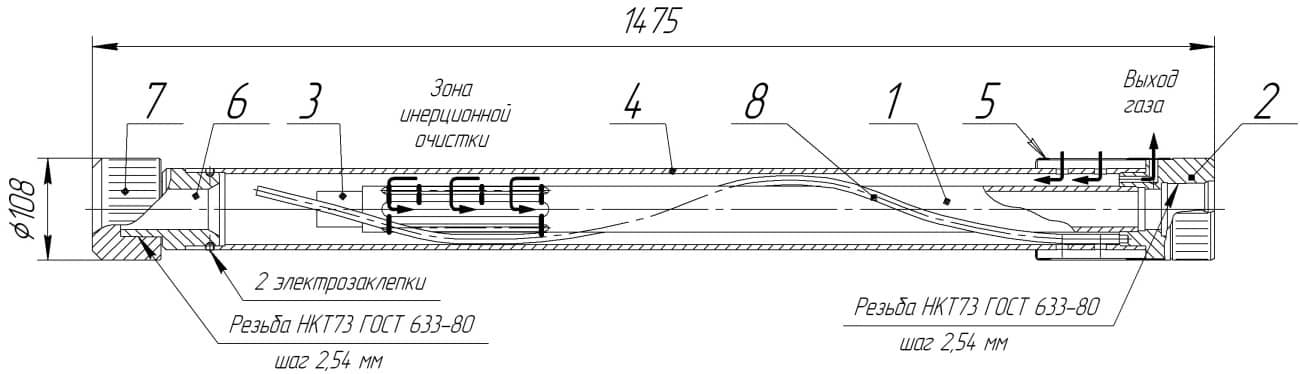

Состав ЯГП-73-114-200: 1 - корпус; 2 - муфта; 3 - сетка; 4 - гильза; 5 - щелевой фильтр; 6 - башмак; 7 - пробка; 8 - шнековый сепаратор

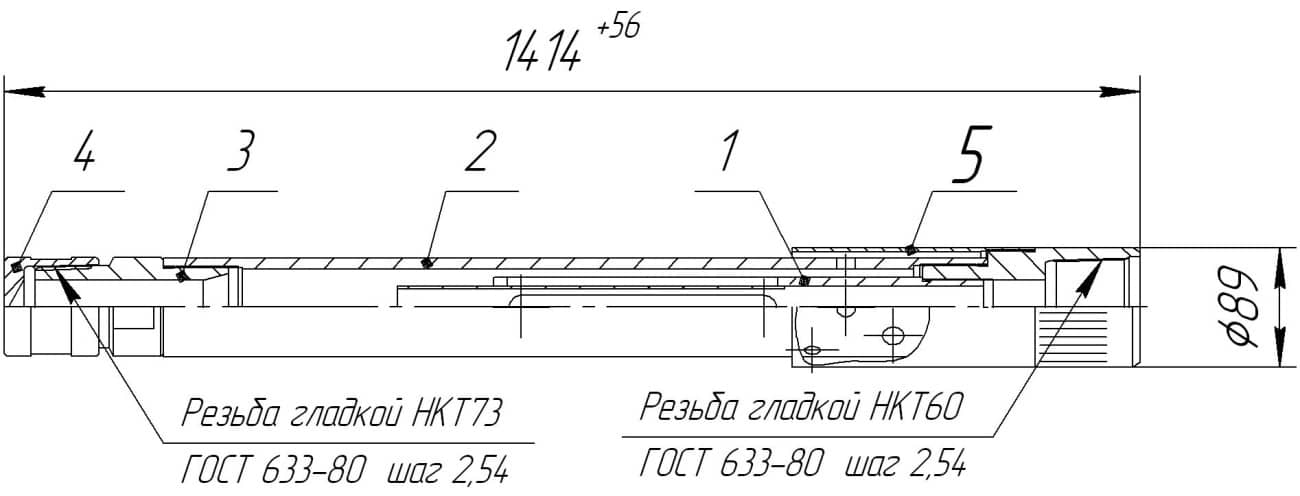

Состав ЯГП-73-114-150: 1 - фильтр; 2 - гильза; 3 - башмак; 4 - пробка; 5 - кожух.
Компания ВолгоВятМетСтрой специализируется на производстве и продаже изделий для нефтегазовой промышленности, для обустройства месторождений нефти и газа.
| Максимальная производительность | (насос условного размера 44 с ходом 3,0 м) |
|---|---|
| Для легкой нефти 0,1 см2 /с | не менее 28 м3/сут |
| Для тяжелой нефти 0,665 см2 /с | не менее 12 м3/сут |
| Для воды 0,01 см2 /с | не менее 55 м3/сут |
| Способ фильтрации | Инерционно-гравитационный с механической очисткой |
| Сепарация газа | 60% |
| Сепарация механических примесей | 80% |
| Присоединительная резьба по ГОСТ 633-80 | НКТ-73 |
Номенклатура якорей, поставляемых ООО "ВолгоВятМетСтрой" по ТУ 3635-011-82180842-2015 и их габаритные размеры:

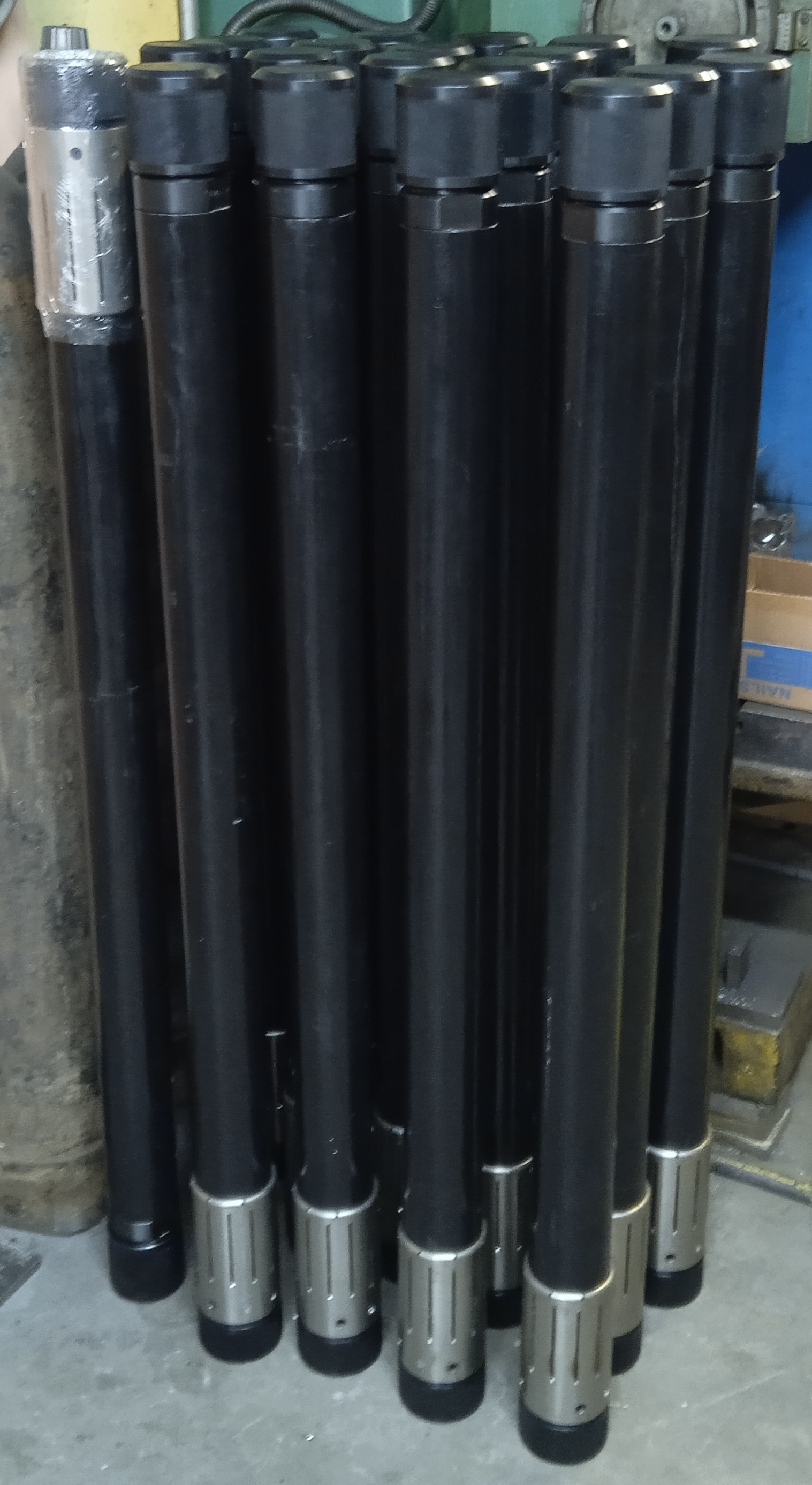

Якоря газопесочные ЯГП-73 производятся компанией ВолгоВятМетСтрой в Нижнем Новгороде. Купить его можно в нашей компании с доставкой по России. Цены можно узнать по телефону у менеджеров или написав нам на электронную почту.
Якорь газопесочный ЯГП-73 предназначен для сепарации газа и песка с очисткой от механических примесей на приеме скважинного штангового насоса при добычи нефти.
Сепарация газа и крупных фракций песка происходит при повороте всасываемой скважинной жидкости на 180 градусов.
Свободный газ поступает в межтрубное пространство скважины. Крупные фракции песка оседают в хвостовике, выполненном из НКТ-73 с заглушкой, мелкие – на сетке фильтра.
Для получения необходимой степени дегазации предусмотрена возможность установки на якope газопесочном дополнительных секций.
Якорь газопесочный ЯГП-73 предназначен для сепарации газа и песка с очисткой от механических примесей на приеме скважинного штангового насоса при добычи нефти.
Сепарация газа и крупных фракций песка происходит при повороте всасываемой скважинной жидкости на 180 градусов.
Свободный газ поступает в межтрубное пространство скважины. Крупные фракции песка оседают в хвостовике, выполненном из НКТ-73 с заглушкой, мелкие – на сетке фильтра.
Для получения необходимой степени дегазации предусмотрена возможность установки на якope газопесочном дополнительных секций.
