Для отделения газа от нефти используется разница плотности газа и жидкости, т.е. сила тяжести. Газожидкостная смесь поднимается до высоты посадки газопесочного якоря.
При этом образуются газовые пузырьки в зависимости от потока и вязкости смеси. Большая часть газа отделяется на динамическом уровне нефти, меньшая часть поступает в корпус газопесочного якоря.
В корпусе газовые пузырьки поднимаются вверх, образуя газовую подушку, откуда относительно большие пузырьки выходят через верхнее отверстие.
При этом образуются газовые пузырьки в зависимости от потока и вязкости смеси. Большая часть газа отделяется на динамическом уровне нефти, меньшая часть поступает в корпус газопесочного якоря.
В корпусе газовые пузырьки поднимаются вверх, образуя газовую подушку, откуда относительно большие пузырьки выходят через верхнее отверстие.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЯКОРЯ ГАЗОПЕСОЧНОГО ЯГП-60-114-100

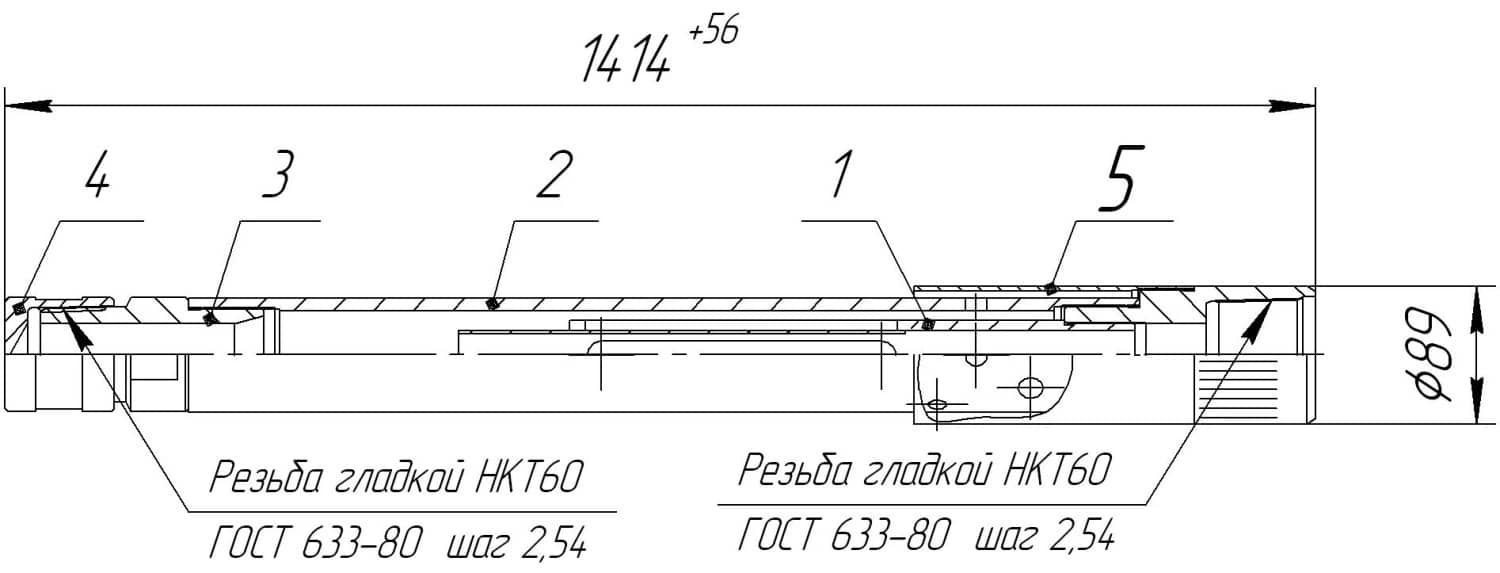

Якорь газопесочный ЯГП-60-114-100 состоит из:
Структура обозначения якорей ЯГП-60-114-100 :
Компания ВолгоВятМетСтрой специализируется на производстве и продаже изделий для нефтегазовой промышленности, для обустройства месторождений нефти и газа.
- 1-корпус;
- 2-гильза;
- 3- башмак;
- 4-пробка;
- 5-кожух.
Структура обозначения якорей ЯГП-60-114-100 :
- «ЯГП» - якорь газопесочный;
- «60»- присоединительная резьба нижнего башмака якоря НКТ 60 ГОСТ 633;
- «114»- наименьший диаметр обсадной трубы;
- «100»- пропускная способность якоря 10 М³/сутки
Компания ВолгоВятМетСтрой специализируется на производстве и продаже изделий для нефтегазовой промышленности, для обустройства месторождений нефти и газа.
| Максимальная производительность | (насос условного размера 44 с ходом 3,0 м) |
|---|---|
| Для легкой нефти 0,1 см2 /с | не менее 28 м3/сут |
| Для тяжелой нефти 0,665 см2 /с | не менее 12 м3/сут |
| Для воды 0,01 см2 /с | не менее 55 м3/сут |
| Способ фильтрации | Инерционно-гравитационный с механической очисткой |
| Сепарация газа | 60% |
| Сепарация механических примесей | 80% |
| Присоединительная резьба по ГОСТ 633-80 | НКТ-60 |
| Габаритные размеры: | |
| - диаметр | 89 мм |
| - длина | 1414 мм |
| Масса | 28,3 кг |
Принцип работы газопесочного якоря ЯГП-60-114-100

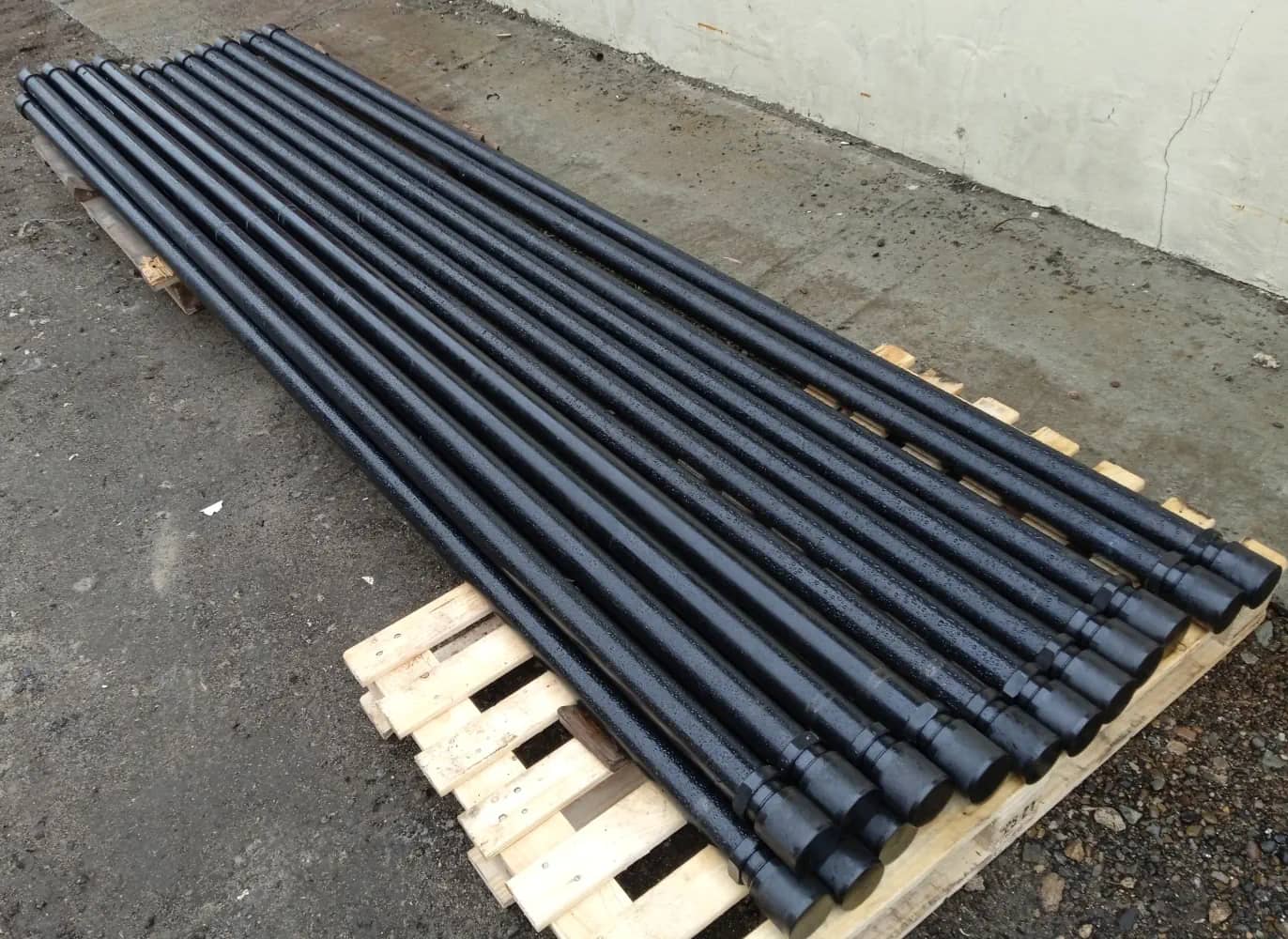

Якоря газопесочные ЯГП-60 производятся компанией ВолгоВятМетСтрой в Нижнем Новгороде.
Купить его можно в нашей компании с доставкой по России. Цены можно узнать по телефону у менеджеров или написав нам на электронную почту.
Якорь газопесочный ЯГП-60 предназначен для сепарации газа и песка с очисткой от механических примесей на приеме скважинного штангового насоса при добычи нефти.
Сепарация газа и крупных фракций песка происходит при повороте всасываемой скважинной жидкости на 180 градусов.
Свободный газ поступает в межтрубное пространство скважины. Крупные фракции песка оседают в хвостовике, выполненном из НКТ 60 с заглушкой, мелкие – на сетке фильтра.
Для получения необходимой степени дегазации предусмотрена возможность установки на якope газопесочном дополнительных секций.
Купить его можно в нашей компании с доставкой по России. Цены можно узнать по телефону у менеджеров или написав нам на электронную почту.
Якорь газопесочный ЯГП-60 предназначен для сепарации газа и песка с очисткой от механических примесей на приеме скважинного штангового насоса при добычи нефти.
Сепарация газа и крупных фракций песка происходит при повороте всасываемой скважинной жидкости на 180 градусов.
Свободный газ поступает в межтрубное пространство скважины. Крупные фракции песка оседают в хвостовике, выполненном из НКТ 60 с заглушкой, мелкие – на сетке фильтра.
Для получения необходимой степени дегазации предусмотрена возможность установки на якope газопесочном дополнительных секций.
